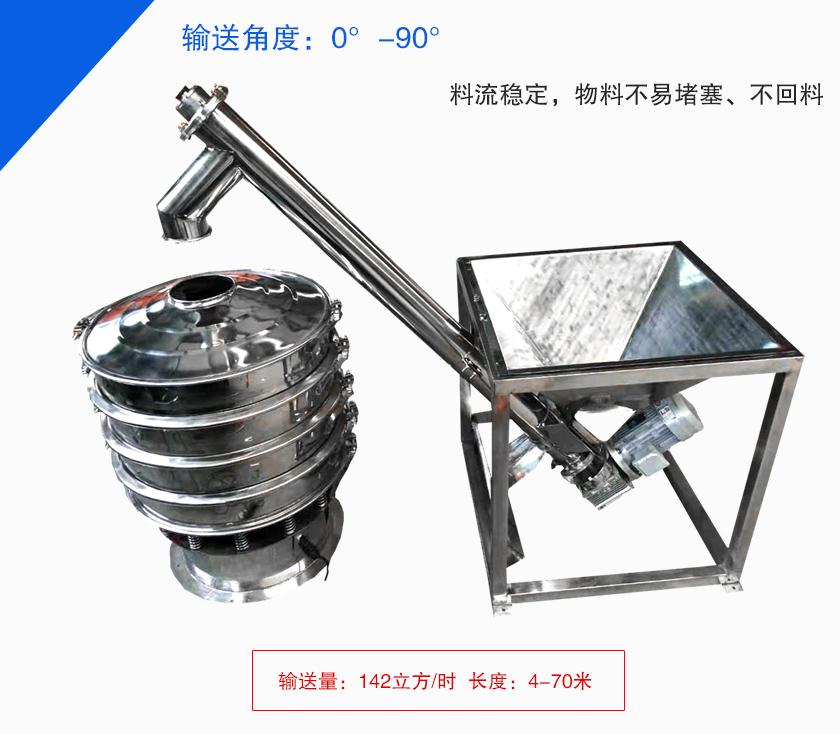

结构特点

1、倾斜螺旋输送机属非基础固定式，它是由驱动电机减速箱外壳管螺旋体依次相连，结合为一个整体。

2、轴端与螺旋体渐开线花键（或矩形花键）联接，装拆方便，承载能力大，安可靠。

3、输送机外壳是由钢管通过法兰将各段联接为整体，因此它整体刚性好，从而可以随意选择工作位置和工作姿态，并可随意拆装移动。

4、进出料口可根据工作现场情况制成所需要的倾斜角度，并与其它配套设备的联接固定。

5、该机的螺旋叶片盘形钢带轧制而成的整体连接叶片，其螺旋面度高，内孔外径螺旋距尺寸，输送工况佳，（如果单片组焊叶片达到上述要求）

工作原理

工作原理视频

倾斜螺旋输送机是通过旋转的螺旋叶片将物料推移而进行螺旋输送机输送，当螺旋轴旋转时，物料被螺旋叶片推动，并沿着输送槽的倾斜方向向上或向下移动。通过调整螺旋输送机的倾角和转速，可以控制物料的输送速度和流量。同时，螺旋叶片的设计和输送槽的形状可以帮助防止物料的回流和堆积。

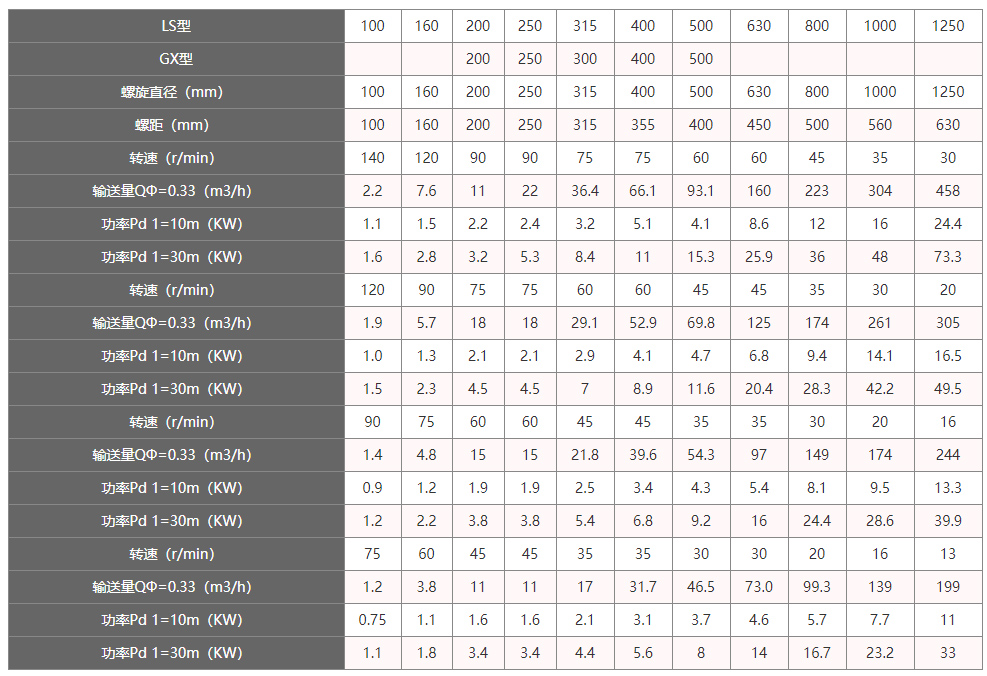

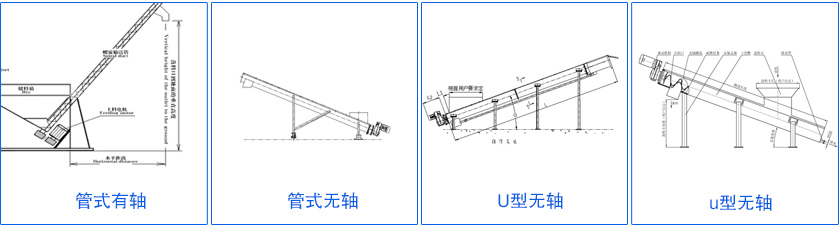

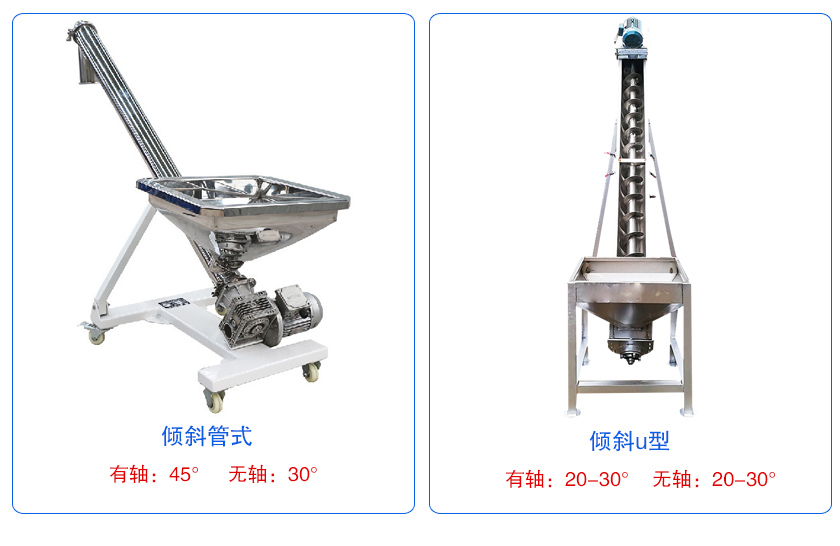

倾斜螺旋输送机型号及参数

选型须知

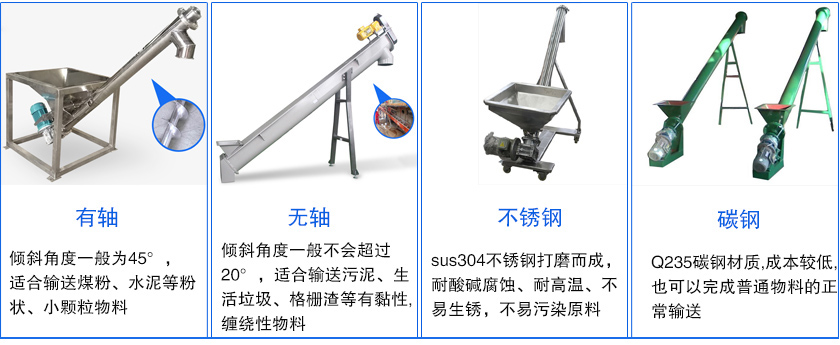

1、不同材质选择

不锈钢材质——不锈钢材质也可分为304、310、310L、316、316L多种型号（所有的机型都可以采用不锈钢材质，但是当输送距离长时，表面积增大，打磨难度增加，一般会选择喷砂，从视觉上就不会像常见的不锈钢那样光亮，但质量不会有影响）

碳钢材质——碳钢材质则是倾斜螺旋输送机常用的一种材质，这种材质成本较低，也可以实现物料的正常输送。

2、转速

管道直径	电机功率	电机转速	机型	材质
100mm	1.5千瓦电机	1450/分钟4级	垂直/倾斜(可选)	不锈钢/碳钢(可选)
140mm	2.2千瓦电机
165mm	2.2千瓦电机
220mm	3千瓦电机
275mm	4千瓦电机

倾斜螺旋输送机转速一般是都是1450r/min，倾斜螺旋输送机的转速可以自己调整，角度越大，所需的转速就越大。

注：螺旋输送机的转速不能无限制大，当转速到达一定极限时，物料会因为离心力过大而向外抛，从而导致无法输送过程。螺旋输送机角度越大，同等速比和型号输送机，输送量就会减弱。

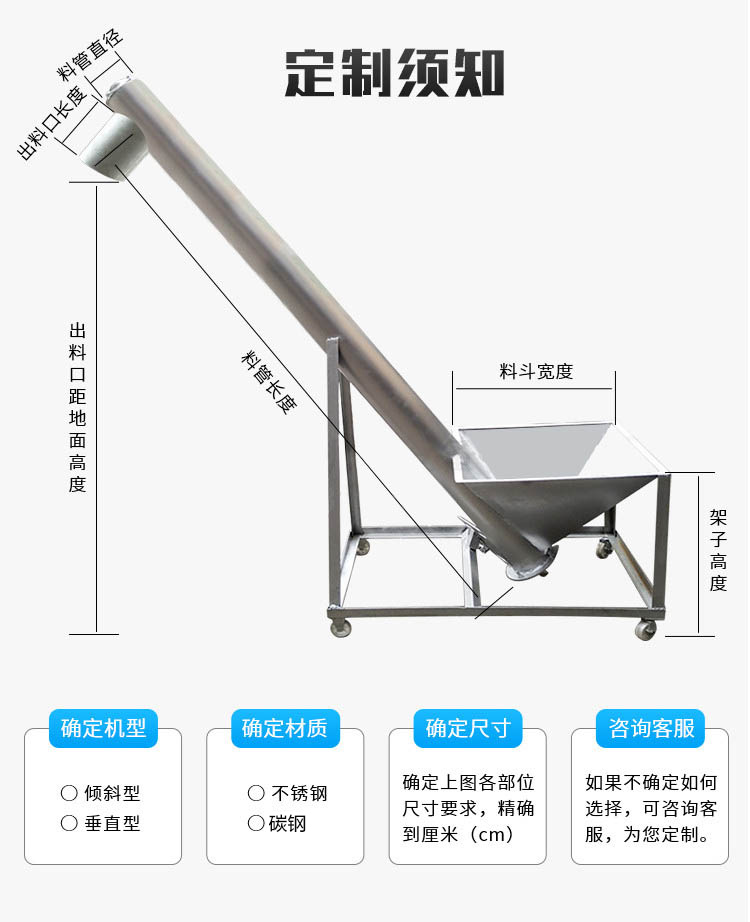

3、定制须知

1、物料特征：物料名称、物料颗粒大小、物料是否有硬度、物料是否有粘稠度、物料温度等。

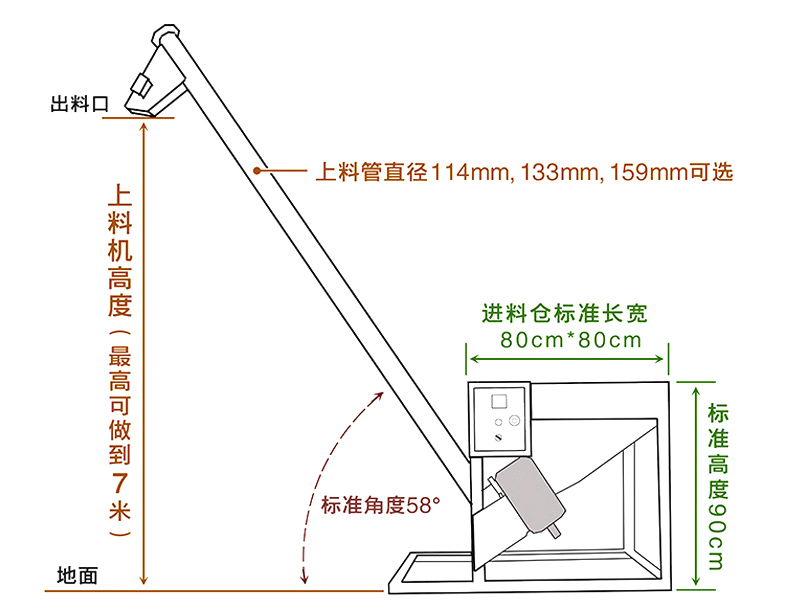

2、确定倾斜角度

3、确定材质

4、确定尺寸：如管径、长度'出料口长度、出料口到地面的距离、支架高度、料斗宽度等。

适用范围

倾斜螺旋输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的材质。

倾斜螺旋输送机广泛应用于建材、冶金、化工、电力、煤炭、机械、轻工、食品等行业，适宜输送粉状、颗粒状、小块状物料、如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等温度小于200℃的物料。

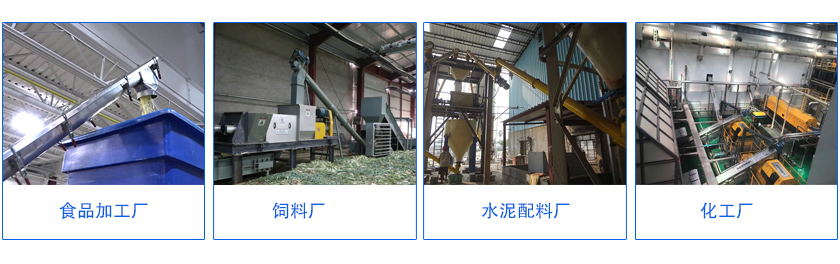

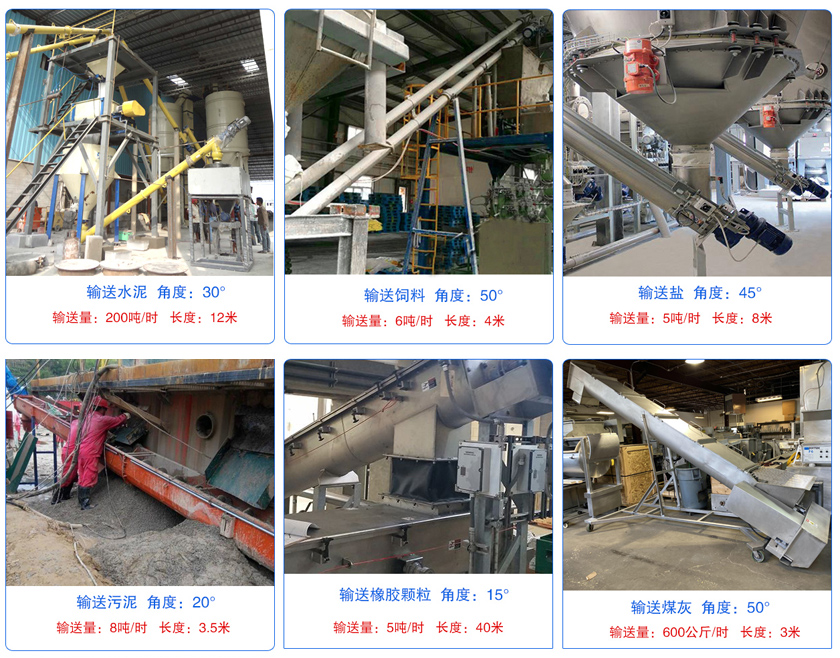

现场案例

维护管理

1）应定时向轴承、齿轮和链条等传动件加润滑油。

2）箱送机停用后，应检查螺旋叶片磨损情况，磨损严重时补焊。

3）输送量不可过载，否则物料排不出，引起螺旋轴弯曲和箱体涨坏。

4）输送的介质沮度较高时，应注意箱体的伸缩变化是否自由而无卡着的地方，若有抓紧解决。

5）输送机在运转中，发出的噪声刺耳时，应打盖检查，排除故障。
