产品介绍

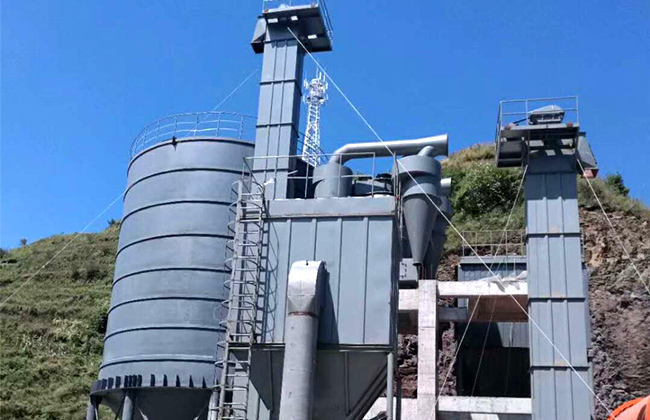

单链条板链斗式提升机提升矿石粉

双链条板链斗式提升机提升铜屑

板链斗式提升机也叫板链式斗式提升机，简称板链提升机，它采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。

NE型板链斗式提升机是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准（JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度在250℃以下。

NE系列板链提升机在各工业应用极广，正在逐步淘汰HL型等环链式提升机。该系列为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

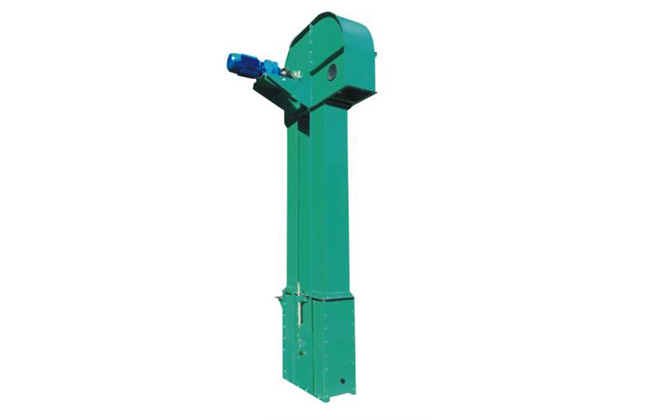

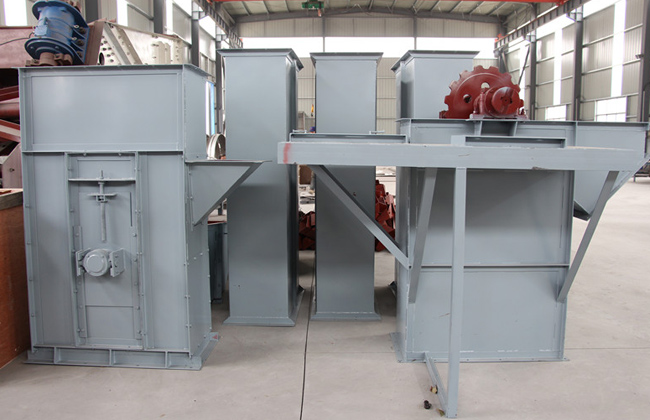

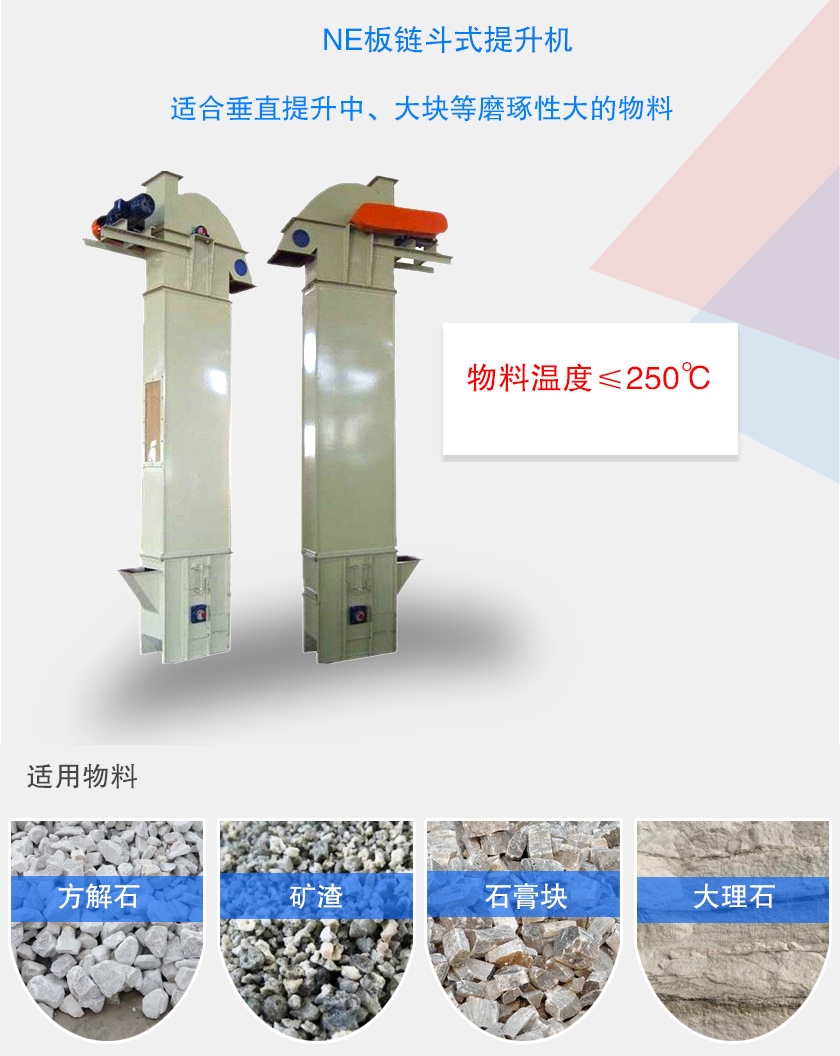

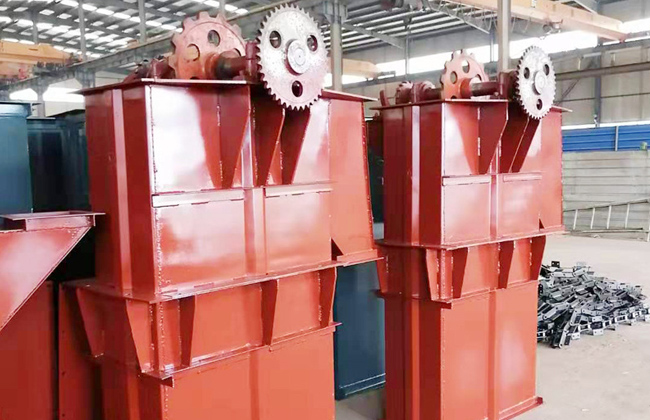

板链斗式提升机图片

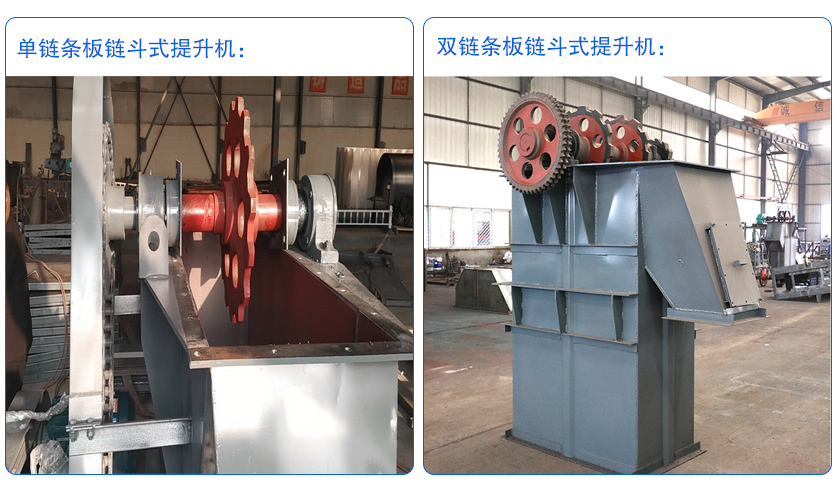

板链斗式提升机种类

板链斗式提升机分为单链条斗式提升机和双链条斗式提升机，NE30板链斗式提升机及以下型号采用单排链，NE50板链斗式提升机以上型号采用双排链。

单排链：即提升机箱体内只有装一排链条。

双排链：即提升机箱体内安装两排链条，链条挂在料斗两边，双排板链斗式提升机提升量大，性能稳定，是水泥厂、铸造厂、砂石厂、钢厂等行业的常用提升输送设备。NE50板链斗式提升机是常用的一个双排链提升机型号，提升量60立方/小时，箱体尺寸约650*1240mm，链条节距152.4mm，料斗间距304.8mm，料斗宽度300mm。料斗运行速度约0.5m/s。

板链斗式提升机工作原理

NE型板链斗式提升机的牵引件为板链，料斗以一定的间隔固定在牵引件上，牵引件经提升机头部和底部的链轮，构成上升的有载分支和下降的无载分支的闭合环形系统，设置在提升机头部的驱动装置经头部链轮将动力传给牵引构件和料斗，物料经设置提升机底部的进料口进入提升机料斗，料斗将物料提升到头部并在头部将物料卸出，离开料斗的物料经设置在提升机头部的卸料口卸出。提升机的料斗和牵引构件头轮底轮安装在全密封的壳体内，实现无粉尘污染的物料输送。

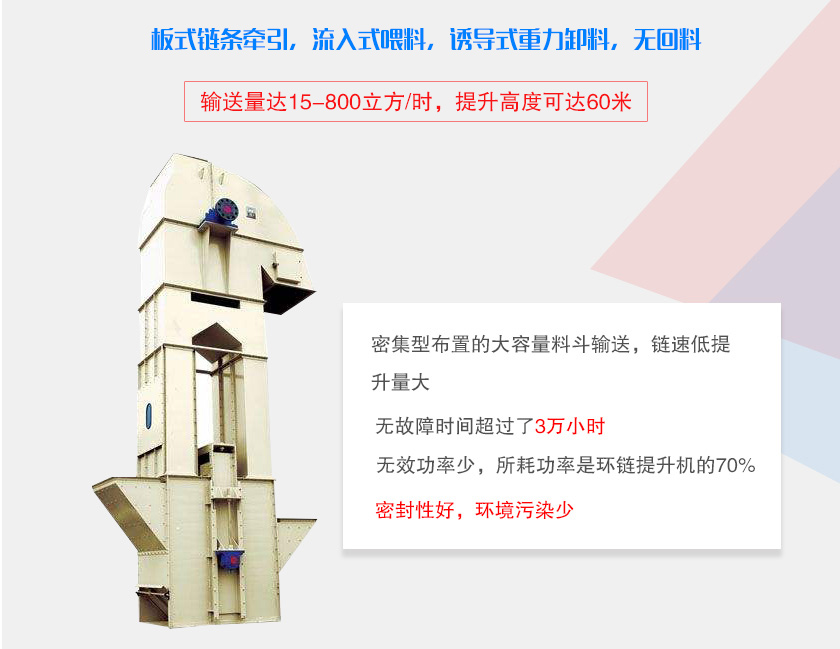

突出优势

1、板链提升机采用板链传动，减少人工操作，增加工作效率，，提升量为15-800立方/时，提升高度可达60米。

2、对物料的种类、特性要求少，不仅能提升一般的粉料、小颗粒料，而且可提升磨琢性较大的物料，要求温度≤200°C。

3、采取流入式喂料、诱导式卸料，大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30％。

4、结构钢性好，精度高。机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮，产品表面经过喷漆处理，表面光滑，不易掉漆。

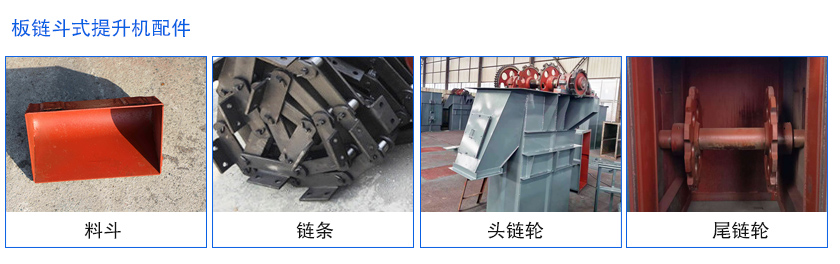

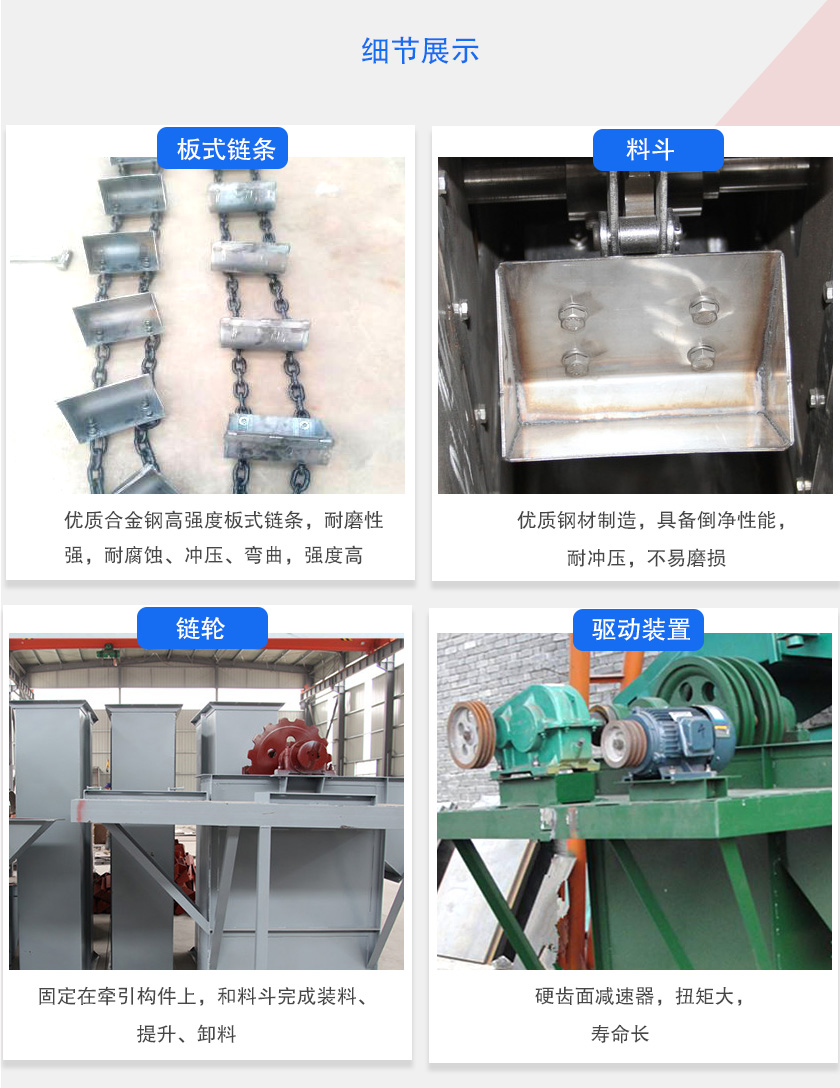

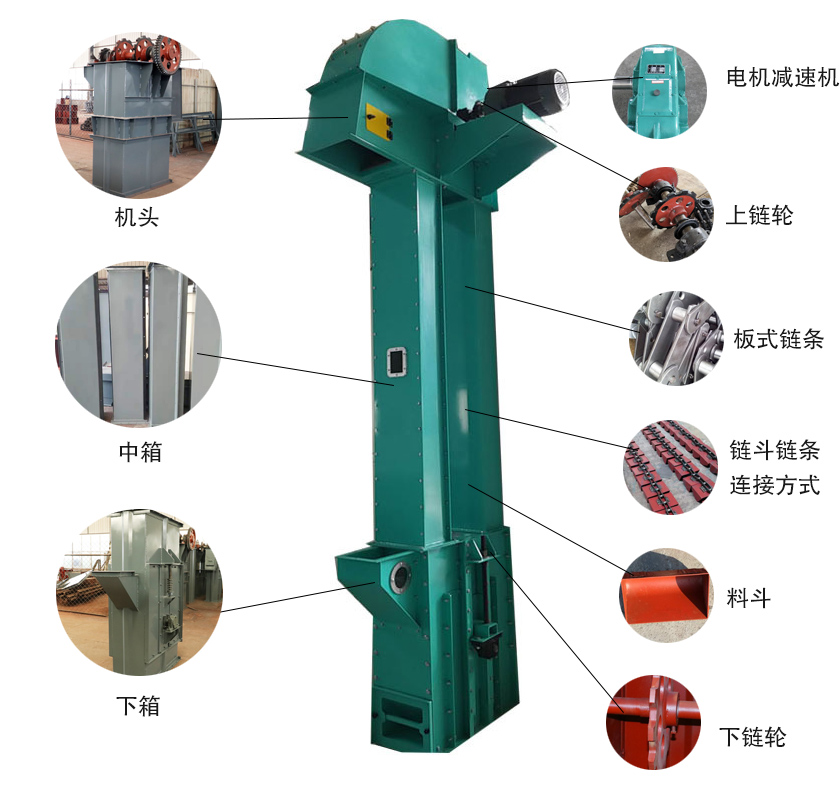

板链斗式提升机结构

1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2、中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5、板链：链板采用 45 # HRC36~42，板链提升机链条采用合金钢材经先进的热处理手段加工而成的高强度耐磨链条， 正常连续使用下，确保输送链条使用寿命3-5年。

技术参数

型号	提升能力 （m³/h）	斗速（m/s）	主轴转数（n/min）	料 斗			链条节距  (mm)	运行部件重量(Kg/m)	物料块度(mm)
				容积  （L）	斗宽  (mm)	斗距  (mm)
									允许所占百分比%
									10	25	50	75	100
NE15	15	约0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	约0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	约0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	约0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	约0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	约0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	约0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	约0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	约0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	约0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	约0.5	6.2	501.8	800	800	400	313	270	220	165	135	110

型号说明：NE板链斗式提升机是通过牵引件上料斗来输送物料的，因此计算方式就是料斗的容积乘以每小时通过的料斗数量。举例来说，NE30链条运行速度约0.5m/s，斗距304.8mm，料斗容积应该计算料斗中阴影部分的容积，经过计算大约为5.5L，技术参数表中只为参考。

(0.5*3600)/304.8*5.5=32.48

即NE30斗式提升机输送量理论值为32.48立方/小时，实际生产中会稍微小于这个量。

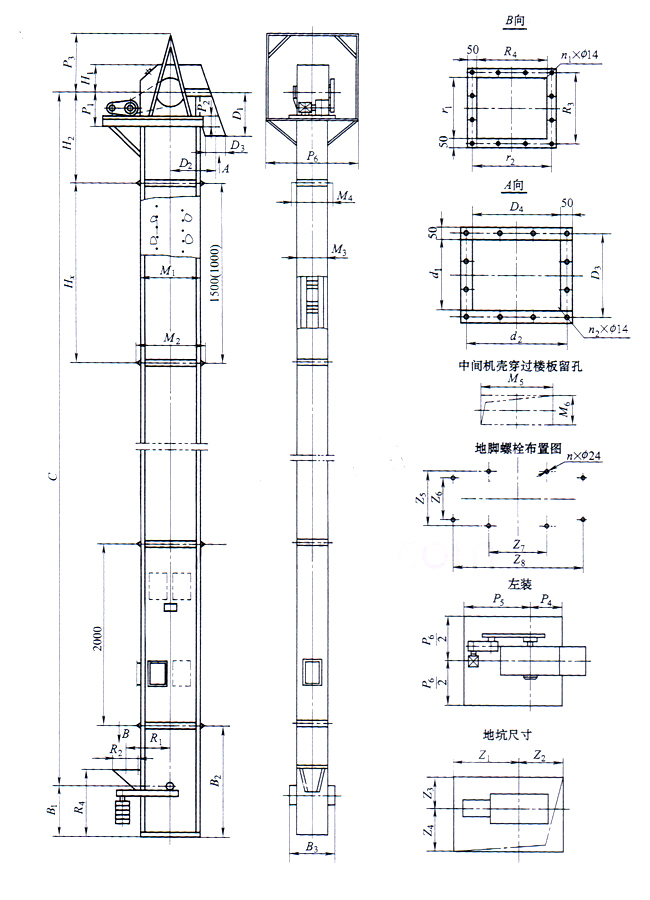

规格图纸

斗提机型号		TD100	TD160	TD250	TD315	TD400	TD500
轮廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865
整机结构	H H4 S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500
地脚孔	a3 b3 n3 d3	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22
上、下部机壳及外形轮廓	H3 H6 A2 A6 A7 B2 B4 B5	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000
中部机壳	A4 A5 B3	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040
卸料口	H1 A3 a1 a2 a3 b1 b2 b3 n1 d1	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18

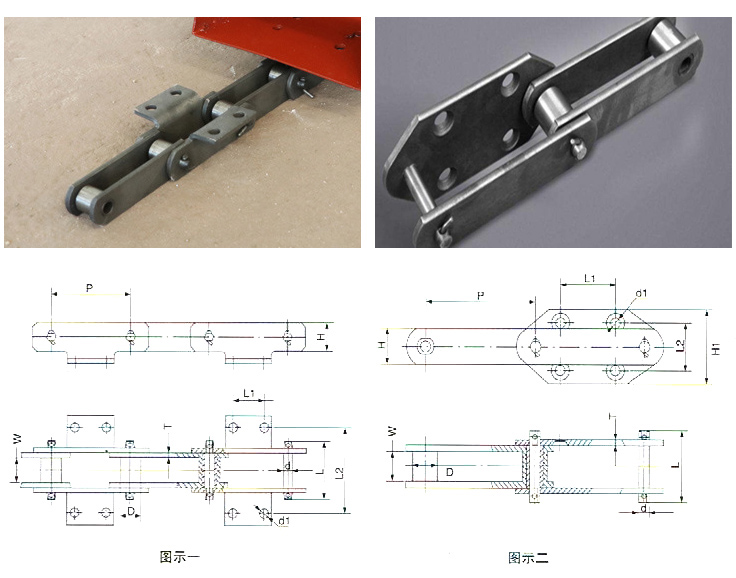

型号	节距	滚子直径	销轴直径	销轴长度	内节内宽	链板	龟坂宽	安装孔	孔径	备注
	P	D	d	L	W	H×T	H1	L1×L2	d1
	mm	mm	mm	mm	mm	mm	mm	mm	mm
NE15	101.6	26.5	11.5	70	27	35×6		40×90	12	图示一
NE30	152.4	36	15.5	90	36.5	50×8		60×120	14	图示一
NE50	152.4	36	15.5	90	36.5	50×8	110	75×70	14	图示二
NE100	200	44.5	19.1	120	51.8	60×10	125	100×80	18	图示二
NE150	200	48.5	22.2	126	57.6	75×10	125	100×80	18	图示二
NE200	250	63.5	31.75	146	67.4	90×12	150	140×100	18	图示二
NE300	250	70	35	170	75	100×16	150	140×100	18	图示二
NE400	300	70	35	170	75	100×16	180	170×125	22	图示二
NE500	350	140	36	152	66	102×14	260	150×160	22	图示二
NE600	350	170	44	169	78	122×16	220	160×160	22	图示二
NE800	400	170	44	169	78	122×16	220	200×160	22	图示二

型号		NE15	NE30	NE50	NE100	NE150	NE200
机壳形式		I	I	I	I	I	II
上机壳	H1	523	840	665	741	766	968
	H2	1342	2265	1880	2000	1700	1780
卸料口	D1	900	955	1100	1475	1300	1650
	D2	800	1000	1000	1200	1200	1500
	D3	250	300	350	350	400	550
	D4	300	350	400	500	650	650
	d1	306/3	356/3	406/3	406/3	456/3	606/4
	d2	356/3	406/3	456/3	556/4	706/5	706/5
平台	p1	1000	602	777	803	1200	1280
	p2	104	104	104	130	130	144
	p3	1404	2403	1827	1740	1740	1864
	p4	521	620	616	729	720	870
	p5	1579	2041	2236	2380	23800	2730
	p6	2300	2500	2500	2600	3300	4100
中间机壳	M1	1050	1240	1240	1450	1450	1750
	M2	1156	1340	1348	1598	1582	1888
	M3	450	500	650	800	1060	1120
	M4	556	600	780	948	1196	1280
	M5	1250	1440	1440	1680	1680	1980
	M6	650	700	850	1030	1290	1350
喂料口	R1	800	970	970	1125	1075	1300
	R2	250	300	280	400	500	550
	R3	250	300	300	400	600	560
	R4	1350	1650	1700	2000	2050	2400
	r1	306/3	356/3	336/3	456/3	556/4	620/4
	r2	306/3	356/3	356/3	456/3	656/5	630/4
下机壳	B1	600	750	750	850	900	1050
	B2	2440	2440	2500	2500	2500	3000
	B3	830	970	996	1148	1632	2102
基础尺寸	Z1	1000	1200	1200	1400	1400	1670
	Z2	1400	1500	1500	1700	1700	1850
	Z3	950	1000	1100	1200	1350	1350
	Z4	1300	1400	1700	1900	2350	2350
	Z5	554	594	744	916	1176	1250
	Z6	400/1	450/1	550/1	600/1	400/1	800/1
	Z7	1144	1334	1334	1566	1566	1880
	Z8	500/1	600/1	600/1	700/1	700/1	940/2

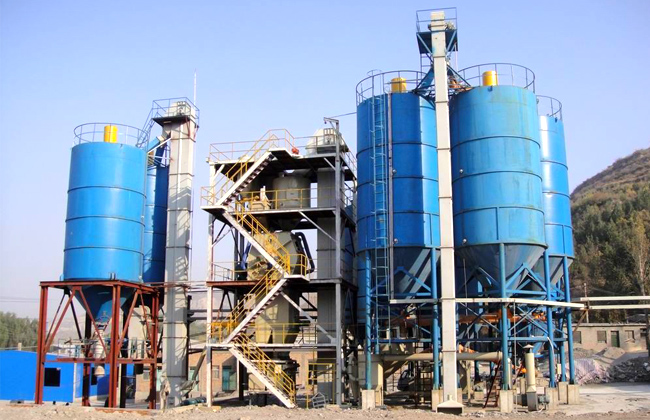

行业应用

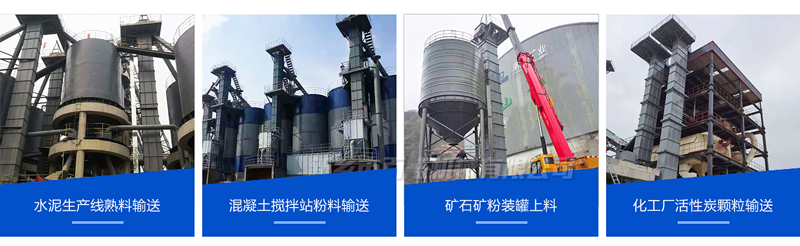

NE型板链斗式提升机主要适用于输送生料，水泥，煤炭，焦炭，石灰石，干粘土，熟料，碎石，砂子，化肥，粮食等粉状、颗粒状、小块状磨琢性或无磨琢性物料。广泛应用于矿山、冶金、建材、煤炭、水电、水泥等行业部门垂直提升块状、粉状且物料温度不超过250℃以下的物料。

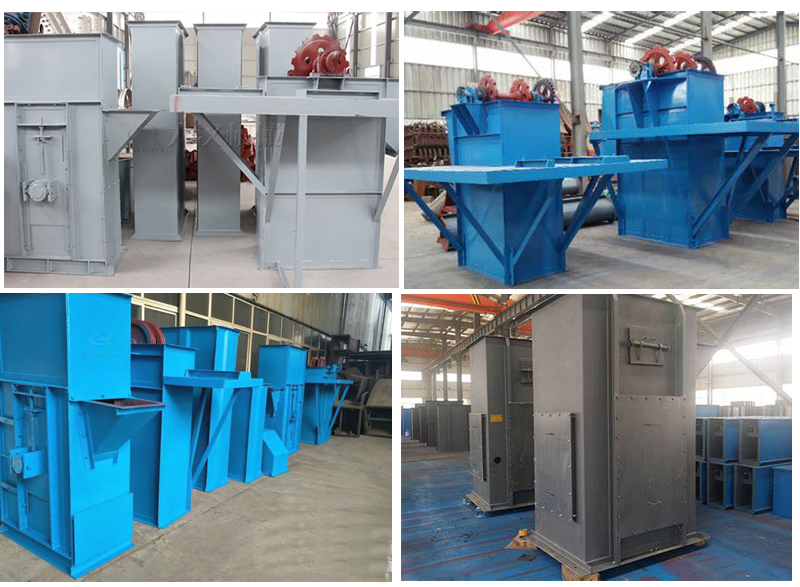

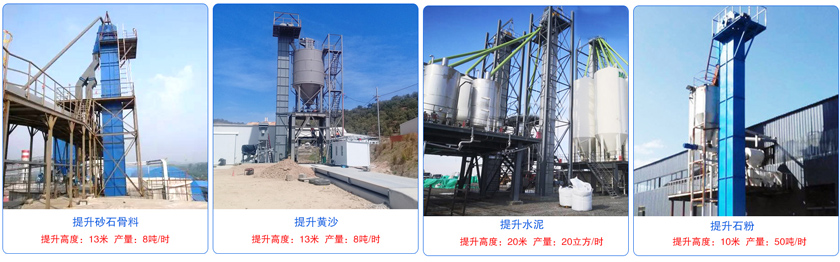

客户案例

板链斗式提升机选型

、1物料的形态：物料是粉状还是颗粒状还是小块状。

2、物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。

3、物料的比重：一般板链斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

4、单位时间内的输送量：一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。

选型过程如下：物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列板链提升机的提升量→确定机型。

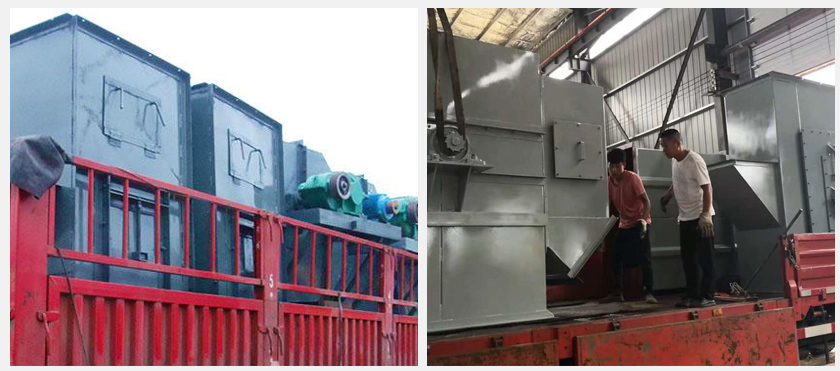

关于厂家

板链斗式提升机产品制造工艺：等离子/激光下料，冲孔，数控折弯，机器人自动焊接工艺。箱体冲压成形，中间箱体四道筋，采用全焊方式，整体刚性及密封性较强。

大汉机械生产的斗式提升机产品供货内容：头箱，尾箱，中间箱，电机，减速机，逆止器，电机防雨罩，传动皮带/链条防护罩，护栏，平台，吊装件，配重箱（包括但不限于以上内容，具体以实际供货内容为准。）
