细节与结构

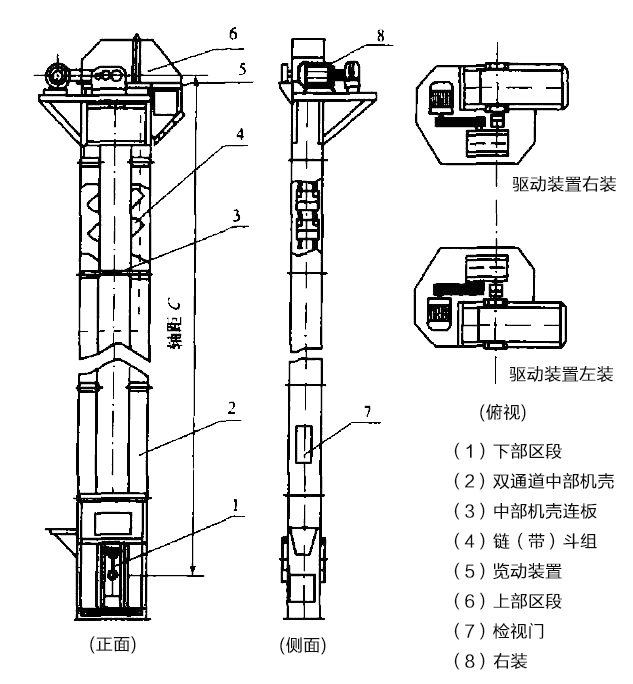

TB系列垂直斗式提升机由壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）等部分组成。

壳体：外壳：内装传动装置和制动器。

牵引件：为板式套筒滚子链，单链条固接在料斗后壁上，双链与料斗两侧相连，当料斗宽度为160～250mm时采用单链，当料斗为320～630mm时采用双链。

料斗：圆柱形斗：深斗、斗口呈65°倾斜，深度大，用于干燥，流动性好，很好地撒落的粒状物料的输送。

浅料斗：口呈45°倾斜，深度小，用于潮湿的和流动性的粒状物料。

深料斗：一般用于比较干燥流动性好的物料。

三角形料斗：物料一般是定向自流式卸料。

尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。

链轮：链轮用以与节链环或缆索上节距准确的块体相啮合，是一种实心或带辐条的齿轮，与滚子链啮合以传递运动。
