MC埋刮板输送机机是一种在封闭的壳体内，借助于运动着的刮板链条连续输送粉状、颗粒及小块状等散粒物料的输送设备。适于密闭输送、输送量不太大、工艺布置较复杂、要求多点加料或多点卸料等场合。比垂直螺旋输送机输送量大，运行比较平稳，输送物料温度一般不超过180℃。

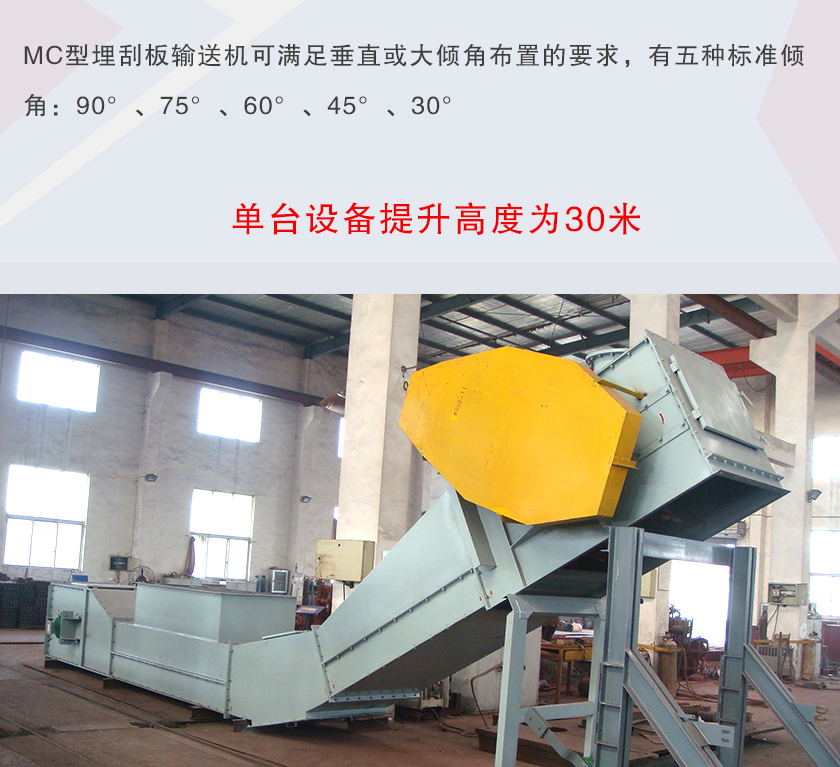

MC型埋刮板输送机可满足垂直或大倾角布置的要求，有五种标准倾角：90°、75°、60°、45°、30°，单台设备提升高度为30米。

行业应用

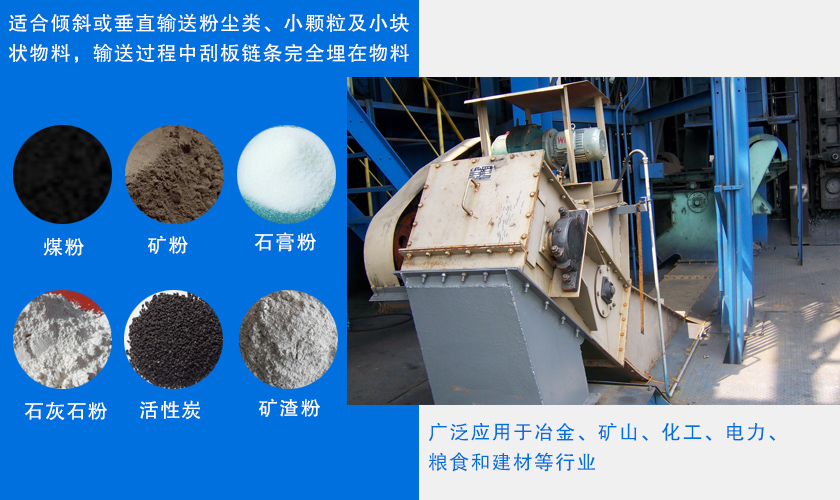

MC埋刮板输送机适合倾斜或垂直输送粉尘类、小颗粒及小块状物料，输送过程中刮板链条完全埋在物料之中，如煤粉、矿粉、石膏粉、石灰石粉、活性炭等物料，广泛应用于冶金、矿山、化工、电力、粮食和建材等行业。

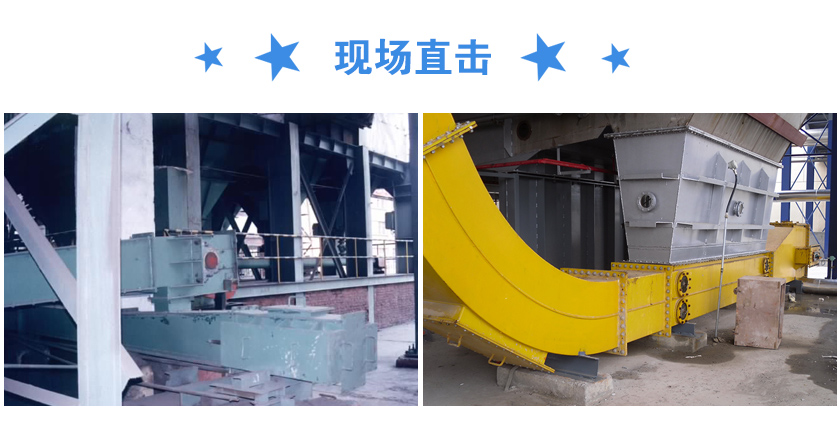

现场视频

突出优势

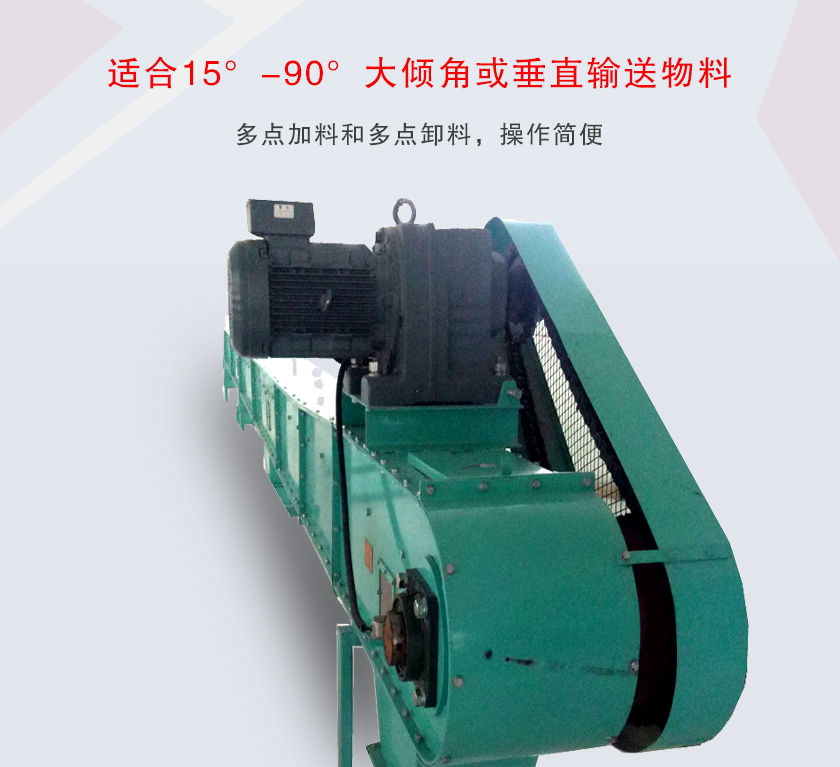

1、适合15°-90°大倾角或垂直输送物料。

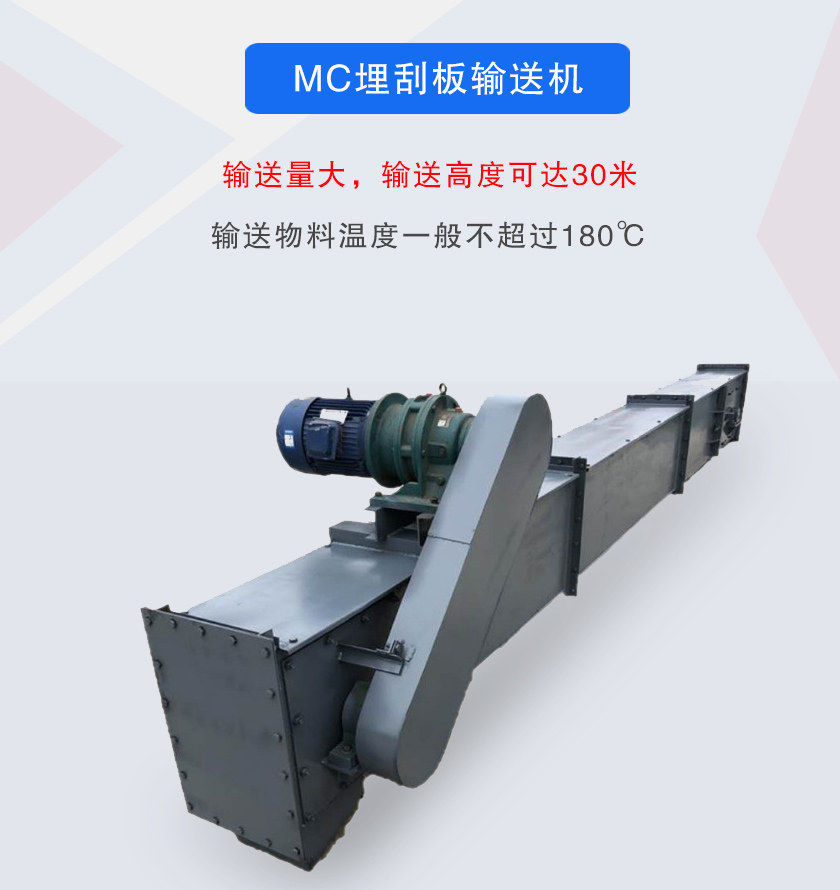

2、输送量大，输送高度可达30米。

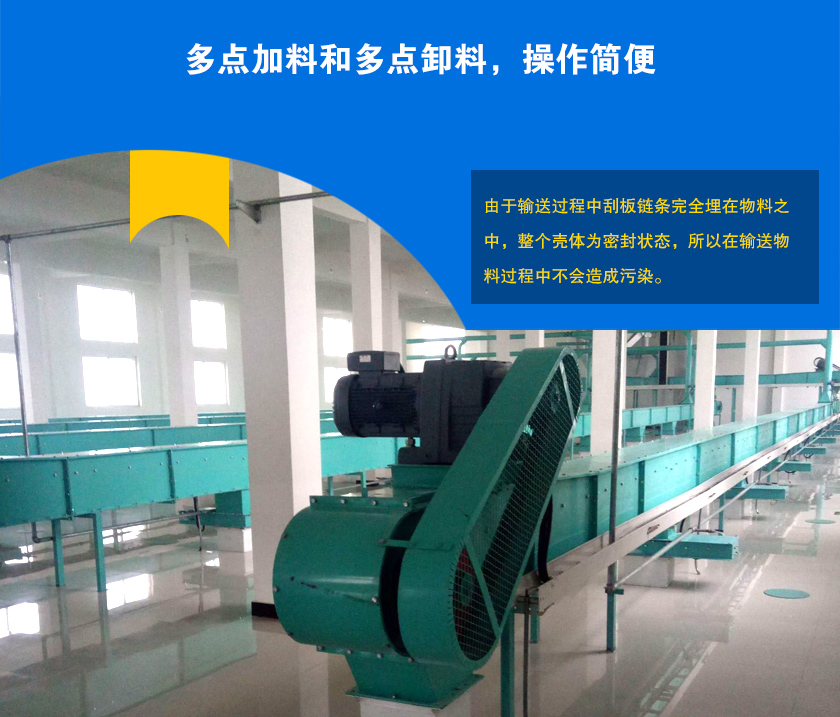

3、由于输送过程中刮板链条完全埋在物料之中，整个壳体为密封状态，所以在输送物料过程中不会造成污染。

4、多点加料和多点卸料，操作简便。

5、可以单台使用，也可多台组合使用实现长距离输送。

细节与结构

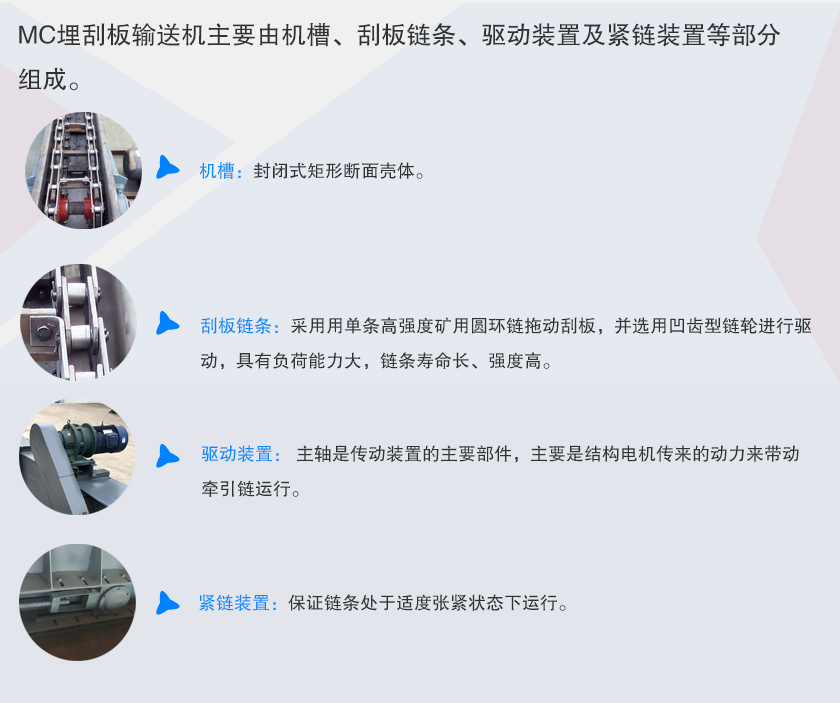

MC埋刮板输送机主要由机槽、刮板链条、驱动装置及紧链装置等部分组成。

机槽：封闭式矩形断面壳体。

刮板链条：采用用单条高强度矿用圆环链拖动刮板，并选用凹齿型链轮进行驱动，具有负荷能力大，链条寿命长、强度高。

驱动装置：驱动装置：有电机、联轴节、减速器和主轴构成，电机作为动力源，联轴节是电机与减速器和主轴件的链接装置，减速器通过减低速度来增大传递力矩，主轴是传动装置的主要部件，主要是结构电机传来的动力来带动牵引链运行。

紧链装置：保证链条处于适度张紧状态下运行。

工作原理

埋刮板输送机工作原理

MC埋刮板输送机启动后，物料收到管板链条在运动方向的推力，使物料被挤压，由于自重和两侧壁的约束，在物料间产生了内摩擦力，这种摩擦力保证了料层之间的稳定状态，并足以克服物料在基槽内移动所产生的外摩擦阻力，因此物料就形成了连续整体的料流随着刮板链条向前输送。

技术参数

机器型号		MC16	MC20	MC25	MC32	MC40	MC50	MC63	MC80
机槽宽度 mm		160	200	250	320	400	500	630	800
承载高度mm		120	130	160	200	200	250	320	320
刮板链条	极限载荷KN	130	180	280	280/530	530	530	900	900
	速度 m/s	0.08～0.32				0.08～0.40		0.08～0.56
输送量 m³/h		22	30	46	74	115	180	406	516
